VHDL ve Verilog ile PWM Sinyali Üretimi
PWM (Pulse Width Modulation), dijital sinyal çıktısının aktif olduğu süreyi değiştirerek çıktının değerinin kontrol edildiği, elektronik uygulamalarda yaygın kullanılan bir çıkış formatıdır. Bu çıkış formatıyla analog çıkışa denk bir sinyalin etkisi dijital bir sinyal ile oluşturulabilmektedir. Ayrıca PWM sinyalinin zaman parametreleri kullanılarak başka bir dijital sistemler arası veri aktarmak da mümkündür.
PWM, dijital sistemlerin hızlı anahtarlanması prensibine dayanır. Bir periyottaki açık kalınan süre (Ton) ve kapalı kalınan sürenin (Toff) değiştirilmesiyle çıkışa aktarılan gücün değiştirilmesi prensibiyle çalışır.PWM sinyalinin yapısı Şekil 1’de verilmiştir.
T: Periyot Ton: Çıkışın aktif ‘1’ olarak tutulduğu süre Duty: Ton/T oranı olarak ifade edilmektedir.
Şekil 1 - PWM sinyalinin yapısı
Şekil 1’de görülen PWM sinyal yapısında çıkışa aktarılan güç bir periyot için Pmax*(Ton/T)‘a eşittir. Bu matematiksel olarak aşağıdaki ifade ile ifade edilebilir.
Eşitliğin sağdaki 0 ile çarpılan kısmı sıfır olacağından eşitlik aşağıdaki hale sadeleşir.
PWM sinyal formatı, bir periyot içerisindeki Ton/T oranı değiştirilerek çıkışa aktarılan gücün değiştirilmesi esasına dayanmaktadır. Örneğin %100 gücünde çalıştırılmak istenen bir sistemde Ton/T oranı = 1 olacak şekilde ayarlanması gerekirken %10 gücünde çalışması gereken bir sistemde Ton/T oranı 0,1 olacak şekilde ayarlanmalıdır.
Duty (doluluk) oranının değiştirilmesiyle çıkışta kontrol edilmek istenen sistemin çıkış gücü, voltajı veya konumu gibi çıktı değerlerinin değiştirilmesi mümkün olmaktadır. Duty değerinin değiştirilmesiyle çıktının ortalama aktif kaldığı süre değiştirilerek çıkış değerinin efektif olarak ayarlanması sağlanabilmektedir. Özellikle hızlı açılıp kapatılarak çalıştırılabilen sistemlerde (ısıtıcılar, aydınlatma ürünleri, motorlar, smps gibi) çıktının gücü, hızı gibi parametreleri bu yöntem ile kontrol edilebilmektedir. Çok hızlı şekilde (insan veya ölçüm yapan sistemin algılama frekansından yüksek frekansta) yapılan bu anahtarlama sayesinde gerçek bir analog kontrol ediliyorcasına çıktı elde edilebilmektedir.
Aşağıda VHDL ve Verilog donanım tasarım dillerinde PWM uygulaması yer almaktadır. Bu tasarımlarda generic olarak clock frekansı, PWM sinyalinin frekansı ve bu modülü kontroledecen PWM girdi değerinin çözünürlüğü generic olarak belirlenebilir şekilde bir tasarım yapılmıştır. Böylece girdi ve çıktı parametreleri isteğe göre ayarlanabilmektedir.
Birim çözünürlük için kaç clock gerektiği bilgisi pwm_tick_counter_limit_c adlı sabit değere generic parametreler kullanılarak sentezleme aşamasında hesaplanır ve yazılır. PWM_i adlı girdi her PWM periyodunun başında örneklenerek pwm_value isimli bir sinyale yazılır. pwm_tick_counter, pwm_tick_counter_limit_c-1 değerine ulaştığında yani 1 birim çözünürlük için gereken zaman tamamlandığında pwm_tick adlı sinyal 1 clock süresince ‘1’ yapılır. pwm_tick ‘1’ olduğunda PWM sinyalinin periyodunu birim çözünürlük biriminden saklayan pwm_duty_counter adlı bir sinyalin değeri bir arttırılır. PWM_i isimli girişten alınan değer ile pwm_duty_counter kıyaslanarak PWM sinyalinin Ton veya Toff durumlarından hangisinde olması gerektiği belirlenir. pwm_tick_counter değeri 0 ile pwm_value-1 değeri arasında ise çıktı ‘1’ yapılarak Ton durumu gerçekleştirilirken pwm_tick_counter değerinin bu değerden büyük olması durumunda çıkış ‘0’ yapılır.
VHDL’de yazılan PWM üretici kod aşağıda verilmiştir.
--VHDLVerilog.com (VerilogVHDL.com) - 2025
--PWM Kontrolcusu
library ieee;
use ieee.std_logic_1164.all;
use IEEE.numeric_std.all;
entity pwm_generator is
generic
(
CLK_FREQ_c : integer := 100_000_000;--CLK frekansi(Hz)
PWM_FREQ_c : integer := 100;--PWM frekansi(Hz)
PWM_RESOLUTION_c: integer := 10--PWM cozunurlugu bit degeri
);
port
(
CLK_i : in std_logic;--CLK input
RESET_n_i : in std_logic;--active low reset
EN_i : in std_logic;
PWM_VALUE_i : in std_logic_vector(PWM_RESOLUTION_c-1 downto 0);
PWM_o : out std_logic
);
end entity;
architecture pwm_generator_beh of pwm_generator is
--pwm_tick_counter signalinin bit deringligini hesaplamak icin kullanilacak olan logaritma fonksiyonu
--Xilinx Language Templates'ten alinmistir.
function clogb2( depth : natural) return integer is
variable temp : integer := depth;
variable ret_val : integer := 0;
begin
while temp > 0 loop
ret_val := ret_val + 1;
temp := temp / 2;
end loop;
return ret_val;
end function;
--1 birim duty icin gereken clock vuruş sayisinin hesaplanip saklandigi sabit
constant pwm_tick_counter_limit_c : integer := (CLK_FREQ_c + ((PWM_FREQ_c * (2**PWM_RESOLUTION_c))/2) ) / (PWM_FREQ_c * (2**PWM_RESOLUTION_c));
signal pwm_tick_counter : unsigned(clogb2(pwm_tick_counter_limit_c)-1 downto 0) := (others=>'0');--zaman sayaci icin signal tanimlamasi
signal pwm_tick : std_logic := '0';--1 birim duty gectiginde tetiklenecek olan signalin tanimlamasi
signal pwm_duty_counter : unsigned(PWM_RESOLUTION_c-1 downto 0) := (others=>'0');--duty counter sayaci icin signal tanimlamasi
signal pwm_value : unsigned(PWM_RESOLUTION_c-1 downto 0) := (others=>'0');--PWM girdisinin periyot basinda orneklenip saklandigi signal
begin
process(CLK_i)
begin
if rising_edge(CLK_i) then
if RESET_n_i = '0' then--sync reset
--Cikis sifirlamasi
PWM_o <= '0';
--reset durumundaki signal sifirlama
pwm_value <= (others=>'0');--PWM degerini saklayan registeri sifirla
pwm_tick_counter <= (others=>'0');--zaman sayacini sifirla
pwm_tick <= '0';--periyot sayacini tetikleyen sinyali sifirla
pwm_duty_counter <= (others=>'0');--periyot sayacini sifirla.
else
if EN_i = '1' then--ENABLE girisi aktif ise
if pwm_duty_counter = 0 then--Periyot tamamlanmis ise yeni deger girdisi kabul et
pwm_value <= unsigned(PWM_VALUE_i);--PWM girdisini örnekle
end if;
--birim duty periyodunu olcmek icin kullanilan sayac
if pwm_tick_counter = to_unsigned(pwm_tick_counter_limit_c-1,clogb2(pwm_tick_counter_limit_c)) then--birim duty periyodunun sonuna gelindiyse
pwm_tick_counter <= (others=>'0');--birim duty counterini sifirla
pwm_tick <= '1';
else
pwm_tick_counter <= pwm_tick_counter + 1;--birim duty counterini arttir.
pwm_tick <= '0';
end if;
--PWM periyodunu olcmek icin kullanilan sayac
if pwm_tick = '1' then--PWM periyodunun sonuna gelindiyse
if pwm_duty_counter = (pwm_duty_counter'range => '1') then--PWM periyodunun sonuna gelindiyse(tum bitlerin 1 olmasi durumu)
pwm_duty_counter <= (others=>'0');--duty counteri sifirla
else
pwm_duty_counter <= pwm_duty_counter + 1;--duty counteri arttir.
end if;
end if;
if pwm_duty_counter < pwm_value then--PWM Ton aninda ise
PWM_o <= '1';
else--PWM Toff aninda ise
PWM_o <= '0';
end if;
else--ENABLE girisi pasif ise
--Cikis sifirlamasi
PWM_o <= '0';
pwm_value <= (others=>'0');--PWM degerini saklayan registeri sifirla
pwm_tick_counter <= (others=>'0');--zaman sayacini sifirla
pwm_tick <= '0';--periyot sayacini tetikleyen sinyali sifirla
pwm_duty_counter <= (others=>'0');--periyot sayacini sifirla.
end if;
end if;--RESET_n_i
end if;--rising_edge
end process;
end architecture;
Verilog’da yazılan, yukarıdaki kodun tamamen aynısı olan PWM üretici kod aşağıda verilmiştir.
//VHDLVerilog.com (VerilogVHDL.com) - 2025
//PWM Kontrolcusu
module pwm_generator
#(
parameter CLK_FREQ_c = 100_000_000,//CLK frekansi(Hz)
parameter PWM_FREQ_c = 100,//PWM frekansi(Hz)periyodu(T)
parameter PWM_RESOLUTION_c = 10//PWM cozunurlugu bit degeri
)
(
input CLK_i,//CLK input
input RESET_n_i,//active low reset
input EN_i,
input [PWM_RESOLUTION_c-1:0] PWM_VALUE_i,
output reg PWM_o
);
//pwm_tick_counter signalinin bit deringligini hesaplamak icin kullanilacak olan logaritma fonksiyonu
//Xilinx Language Templates'ten alinmistir (***).
function integer clogb2;
input integer depth;
for (clogb2=0; depth>0; clogb2=clogb2+1)
depth = depth >> 1;
endfunction
//1 birim duty icin gereken clock vuruş sayisinin hesaplanip saklandigi sabit
localparam pwm_tick_counter_limit_c = (CLK_FREQ_c + ((PWM_FREQ_c * (2**PWM_RESOLUTION_c))/2) ) / (PWM_FREQ_c * (2**PWM_RESOLUTION_c));
reg [clogb2(pwm_tick_counter_limit_c)-1:0] pwm_tick_counter = {clogb2(pwm_tick_counter_limit_c){1'b0}};//zaman sayaci icin signal tanimlamasi
reg pwm_tick = 1'b0;//birim duty gectiginde tetiklenecek olan signalin tanimlamasi
reg [PWM_RESOLUTION_c-1:0] pwm_duty_counter = 0;//duty counter sayaci icin signal tanimlamasi
reg [PWM_RESOLUTION_c-1:0] pwm_value = 0;//PWM girdisinin periyot basinda orneklenip saklandigi signal
always@(posedge CLK_i)
begin
if(~RESET_n_i) begin //sync reset
//Cikis sifirlamasi
PWM_o <= 1'b0;
//reset durumundaki signal sifirlama
pwm_value <= 0;//PWM degerini saklayan registeri sifirla
pwm_tick_counter <= 0;//zaman sayacini sifirla
pwm_tick <= 1'b0;//periyot sayacini tetikleyen sinyali sifirla
pwm_duty_counter <= 0;//periyot sayacini sifirla.
end else begin
if(EN_i) begin//ENABLE girisi aktif ise
if(pwm_duty_counter == 0)//Periyot tamamlanmis ise yeni deger girdisi kabul et
pwm_value <= PWM_VALUE_i;//PWM girdisini örnekle
//birim duty periyodunu olcmek icin kullanilan sayac
if(pwm_tick_counter == (pwm_tick_counter_limit_c-1)) begin//birim duty periyodunun sonuna gelindiyse
pwm_tick_counter <= 0;//birim duty counterini sifirla
pwm_tick <= 1'b1;
end else begin
pwm_tick_counter <= pwm_tick_counter + 1;//birim duty counterini arttir.
pwm_tick <= 1'b0;
end
//PWM periyodunu olcmek icin kullanilan sayac
if(pwm_tick == 1)//PWM periyodunun sonuna gelindiyse
if(pwm_duty_counter == {PWM_RESOLUTION_c{1'b1}}) //PWM periyodunun sonuna gelindiyse(-1 tum bitlerin 1 olmasi durumudur)
pwm_duty_counter <= 0;//duty counteri sifirla
else
pwm_duty_counter <= pwm_duty_counter + 1;//duty counteri arttir.
if(pwm_duty_counter < pwm_value)//PWM Ton aninda ise
PWM_o <= 1'b1;
else//PWM Toff aninda ise
PWM_o <= 1'b0;
end else begin//ENABLE girisi pasif ise
//Cikis sifirlamasi
PWM_o <= 1'b0;
//reset durumundaki signal sifirlama
pwm_value <= 0;//PWM degerini saklayan registeri sifirla
pwm_tick_counter <= 0;//zaman sayacini sifirla
pwm_tick <= 1'b0;//periyot sayacini tetikleyen sinyali sifirla
pwm_duty_counter <= 0;//periyot sayacini sifirla.
end
end
end
endmodule
VHDL’de yazılan testbench kodu aşağıda verilmiştir.
--VHDLVerilog.com (VerilogVHDL.com) - 2025
--PWM kontrolcusu testbench
library IEEE;
use IEEE.STD_LOGIC_1164.ALL;
entity pwm_generator_tb is
generic
(
CLK_FREQ_c : integer := 100_000_000;--CLK frekansi(Hz)
PWM_FREQ_c : integer := 100;--PWM frekansi(Hz)
PWM_RESOLUTION_c: integer := 10--PWM cozunurlugu bit degeri
);
end entity;
architecture DUT of pwm_generator_tb is
---------------------------------------------------------------------------------------------------
--components
---------------------------------------------------------------------------------------------------
component pwm_generator is
generic
(
CLK_FREQ_c : integer := 100_000_000;--CLK frekansi(Hz)
PWM_FREQ_c : integer := 100;--PWM frekansi(Hz)
PWM_RESOLUTION_c: integer := 10--PWM cozunurlugu bit degeri
);
port
(
CLK_i : in std_logic;--CLK input
RESET_n_i : in std_logic;--active low reset
EN_i : in std_logic;
PWM_VALUE_i : in std_logic_vector(PWM_RESOLUTION_c-1 downto 0);
PWM_o : out std_logic
);
end component;
---------------------------------------------------------------------------------------------------
--signals
---------------------------------------------------------------------------------------------------
constant clock_period_c : time := 10ns;--100MHz
signal clk : std_logic := '0';--clk
signal reset_n : std_logic := '1';--active low reset
signal en : std_logic := '0';--enable
signal pwm_value : std_logic_vector(PWM_RESOLUTION_c-1 downto 0) := (others=>'0');
begin
--clock generator
clock_process :
process
begin
clk <= '1';
wait for clock_period_c/2;
clk <= '0';
wait for clock_period_c/2;
end process;
PWM_GENERATOR_TEST :
process
begin
reset_n <= '0';--reset aktif
en <= '0';
wait for clock_period_c;
reset_n <= '1';--reset pasif
pwm_value <= "0000000000";--0
wait for 1ms;
en <= '1';
wait for 15ms;
pwm_value <= "0010000000";
wait for 20ms;
pwm_value <= "0001000000";
wait for 20ms;
pwm_value <= "1000000000";
wait for 3.5ms;
pwm_value <= "1111111111";
en <= '0';
wait for 15ms;
pwm_value <= "1111111111";
en <= '1';
wait for 15ms;
en <= '0';
pwm_value <= "0000000000";
wait;
end process;
---------------------------------------------------------------------------------------------------
--instantiations
---------------------------------------------------------------------------------------------------
DUT : pwm_generator
generic map
(
CLK_FREQ_c => CLK_FREQ_c,
PWM_FREQ_c => PWM_FREQ_c,
PWM_RESOLUTION_c=> PWM_RESOLUTION_c
)
port map
(
CLK_i => clk,
RESET_n_i => reset_n,
EN_i => en,
PWM_VALUE_i => pwm_value,
PWM_o => open
);
end architecture;
Verilog’da yazılan, yukarıdaki testbench kodunun tamamen aynısı olan testbench kodu aşağıda verilmiştir.
//VHDLVerilog.com (VerilogVHDL.com) - 2025
//PWM kontrolcusu testbench
`timescale 1ns / 1ns
module pwm_generator_tb
#
(
parameter CLK_FREQ_c = 100_000_000,//CLK frekansi(Hz)
parameter PWM_FREQ_c = 100,//PWM frekansi(Hz)
parameter PWM_RESOLUTION_c = 10//PWM cozunurlugu bit degeri
);
localparam clock_period_c = 10;
reg clk = 1'b0;//clk
reg reset_n = 1'b0;//active low reset
reg en = 1'b0;//enable
reg [PWM_RESOLUTION_c-1:0] pwm_value = 0;
always #(clock_period_c/2) clk=~clk; //100MHz
initial begin
reset_n <= 1'b0;//reset aktif
en <= 1'b0;
#clock_period_c
reset_n <= 1'b1;//reset pasif
pwm_value <= 10'b0000000000;//0
#1000000//1ms
en <= 1;
#15000000//15ms
pwm_value <= 10'b0010000000;
#20000000//20ms
pwm_value <= 10'b0001000000;
#20000000//20ms
pwm_value <= 10'b1000000000;
#20000000//20ms
pwm_value <= 10'b1111111111;
en <= 0;
#3500000//3.5ms
pwm_value <= 10'b1111111111;
en <= 1;
#15000000//15ms
en <= 0;
pwm_value <= 10'b0000000000;
$stop;
end
pwm_generator
#(
.CLK_FREQ_c (CLK_FREQ_c),
.PWM_FREQ_c (PWM_FREQ_c),
.PWM_RESOLUTION_c (PWM_RESOLUTION_c)
)
DUT
(
.CLK_i (clk),
.RESET_n_i (reset_n),
.EN_i (en),
.PWM_VALUE_i (pwm_value),
.PWM_o ()
);
endmodule

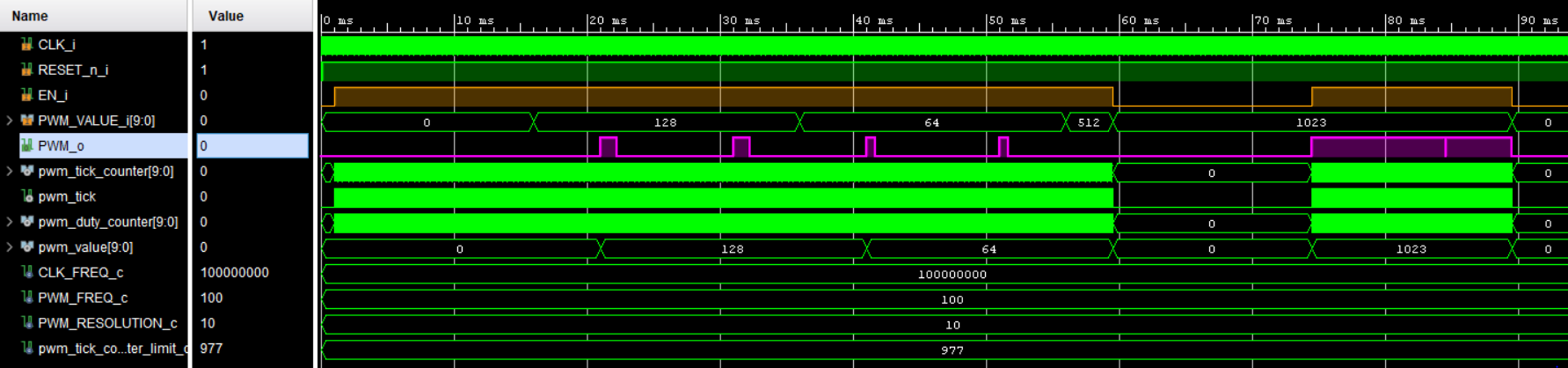

Yukarıdaki testbench kodlarının waveform çıktısı Şekil 2’de verilmiştir.
Şekil 2 - Waveform çıktısı
Bu içerikte kullanılan Şekil 1 Learn Electronics India adresinden alınmıştır.
